产品详细

26

产品名称: JF660-xxx Ferrite sheet

发布日期: 2018-04-04

点击数: 2913

询价: 点击产品询价

二维码:

简述:

产品详情

       JF660镍锌烧结铁氧体片设计用WPC接收端,超薄设计,最薄可以最低0.065mm,性能稳定,低磁损,可替代市面上常用纳米晶材料,为客户研发设计提供完美的解决方案。


WPC无线充电模组

A4WP& WPC &NFC 三合一无线充电模组


Material characteristic

高磁导率,低磁损

超薄工艺,不受空间限制

柔性薄片,易于加工

环保无卤配方

性能:

Part No.

JF660-xxx

Effective carrier frequency

100KB Hz 13.56MHz

Permeability  (@ 100KHz)

μ`

660 ±15%

μ``

10  (15)

Saturation magnetic flux density

BS

25℃

390

60℃

350

Operating temperature

-40() to +85()

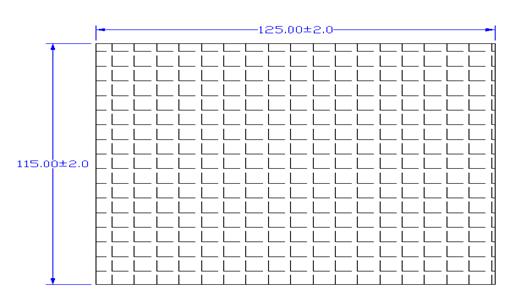

Dimensions (mm)

115*125mm

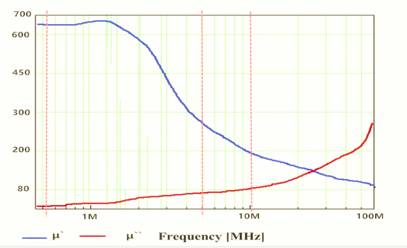

                                                    磁谱

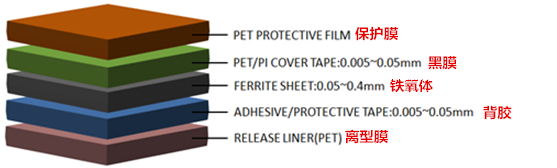

 结构规格:

   Part No.

Size

 Total thickness

Ferrite

Cover Film

Adhesive

JF660-Z-P0005-F005-PS001

93*125mm

0.065mm(±0.01mm

0.05mm

0.01mm

0.01mm

JF660-Z-P001-F006-PS001

93*125mm

0.08mm(±0.01mm

0.06mm

0.01mm

0.01mm

JF660-Z-P001-F008-PS001

115*125mm

0.1mm(±0.01mm

0.08mm

0.01mm

0.01mm

JF660-Z-P001-F011-PS001

115*125mm

0.13mm(±0.02mm

0.11mm

0.01mm

0.01mm

JF660-Z-P003-F015-PS003

115*125mm

0.21mm(±0.02mm

0.15mm

0.03mm

0.03mm

JF660-Z-P003-F020-PS003

115*125mm

0.26mm(±0.03mm

0.2mm

0.03mm

0.03mm

JF660-Z-P003-F025-PS003

115*125mm

0.31mm(±0.03mm

0.25mm

0.03mm

0.03mm

JF660-Z-P003-F030-PS002

115*125mm

0.36mm(±0.04mm

0.3mm

0.03mm

0.03mm
