产品名称： JF800-xxx Ferrite sheet（专用于大功率RX接收端）

发布日期： 2018-04-04

点击数： 3099

询价： 点击产品询价

二维码：

简述：

产品详情

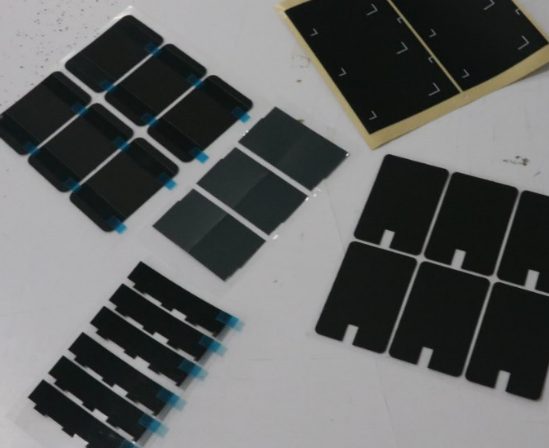

       JF800烧结铁氧体片设计用于大功率WPC接收端RX，超薄设计，最薄可以最低0.08mm,性能稳定，低磁损，可替代市面上常用纳米晶材料，为客户研发设计提供完美的解决方案。




应用

l WPC无线充电模组

l A4WP& WPC &NFC 三合一无线充电模组

Material characteristic

l 高磁导率，低磁损，高BS

l 超薄工艺，不受空间限制

l 柔性薄片，易于加工

l 环保无卤配方




性能：

Part No.

JF800-xxx

Effective carrier frequency

100KB Hz ～ 13.56MHz

Permeability  (@ 100KHz)

μ`

800 ±15%

μ``

20  (≤30)

Saturation magnetic flux density

BS

25℃

600

60℃

500

Operating temperature

-40(℃) to +85(℃)

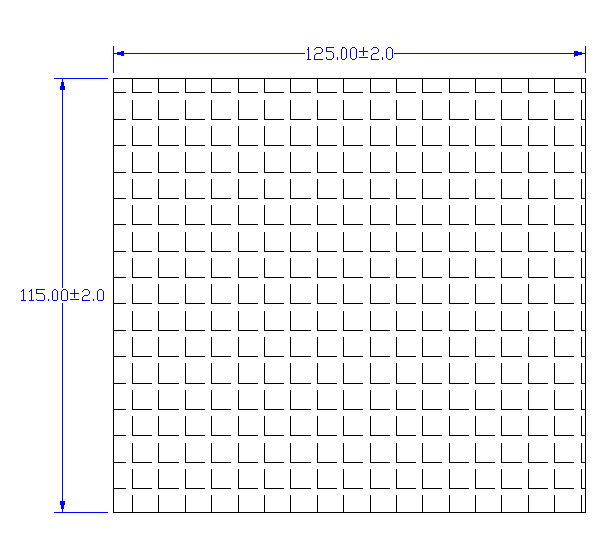

Dimensions (mm)

115*125mm




结构规格：

   Part No.

Size

 Total thickness

Ferrite

Cover Film

Adhesive

JF800-P001-F006-PS001

93*125mm

0.08mm（±0.01mm）

0.06mm

0.01mm

0.01mm

JF800-P001-F008-PS001

115*125mm

0.1mm（±0.01mm）

0.08mm

0.01mm

0.01mm

JF800-P001-F011-PS001

115*125mm

0.13mm（±0.02mm）

0.11mm

0.01mm

0.01mm

JF800-P003-F015-PS003

115*125mm

0.21mm（±0.02mm）

0.15mm

0.03mm

0.03mm
