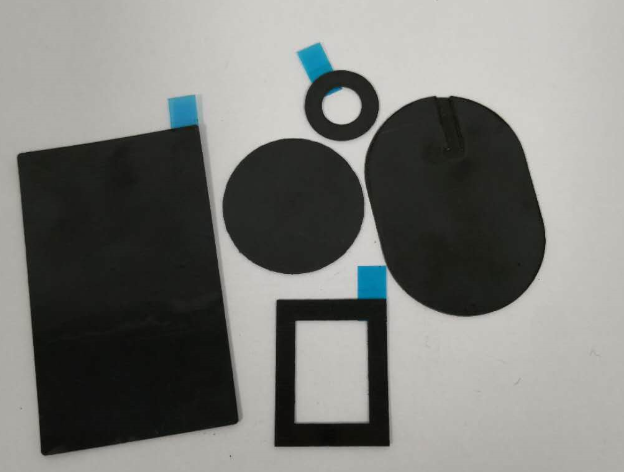

WE-EM95烧结铁氧体片设计用于大功率WPC接收端RX，超薄设计，厚度有0.3mm/0.45mm两个选择，低磁损，用途广泛，可切割成各种形状，满足不同客户需求。
|
应用 l WPC无线充电模组 Material characteristic l 高磁导率，低磁损，高BS l 轻薄工艺，不受空间限制 l 柔性薄片，易于加工 l 环保无卤配方
|
 |
性能：
Part No.
WE-EM95-xxx
Effective carrier frequency
100KB Hz ～ 13.56MHz

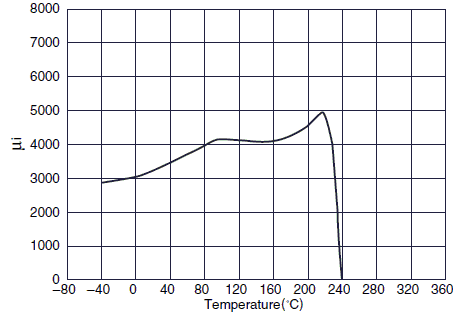

Permeability (@ 100KHz)
μ`
3300 ±15%
μ``
36 (≤50)
Saturation magnetic flux density
BS
25℃
600
60℃
500
Operating temperature
-40(℃) to +85(℃)
Dimensions (mm)
定制

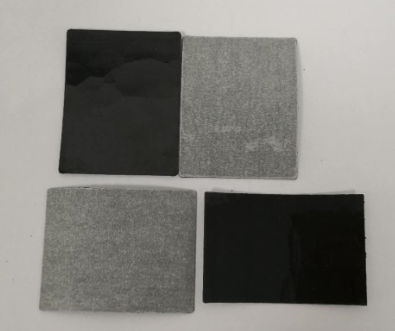

常用规格：
常用规格：
|
4832(总厚度0.4mmT) |
|
AR50(总厚度0.55mmT)
|
|
Part No. |
Size |
Total thickness |
Ferrite |
Cover Film |
Adhesive |
|
WE-EM95-4832T03 |
48*32mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-4636T03 |
46*36mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-4432T03 |
44*32mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-AR50T03 |
直径50mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-AR35T03 |
直径35mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-AR38T03 |
直径38mm |
0.4mm（±0.03mm） |
0.3mm |
0.05mm |
0.05mm |
|
WE-EM95-AR45T05 |
直径45mm |
0.55mm（±0.03mm） |
0.45mm |
0.05mm |
0.05mm |
|
WE-EM95-AR50T05 |
直径50mm |
0.55mm（±0.03mm） |
0.45mm |
0.05mm |
0.05mm |
